FFC排線常見的幾種基本型號

只要有接觸過FFC柔性軟排線，圈內人都看到ffc排線圖紙有A型、B型、C型、D型、E型、F型、G型等幾種形態。雖然每個廠家對具體形態對應字母的描述不完全一致，但是具體的圖形型態無非如下幾種，下面以我們鑫美特電子內部作業流程規定ffc排線形態對應的英文字母介紹如下，帶大家一起來認識ffc軟排線的七大主要型號。

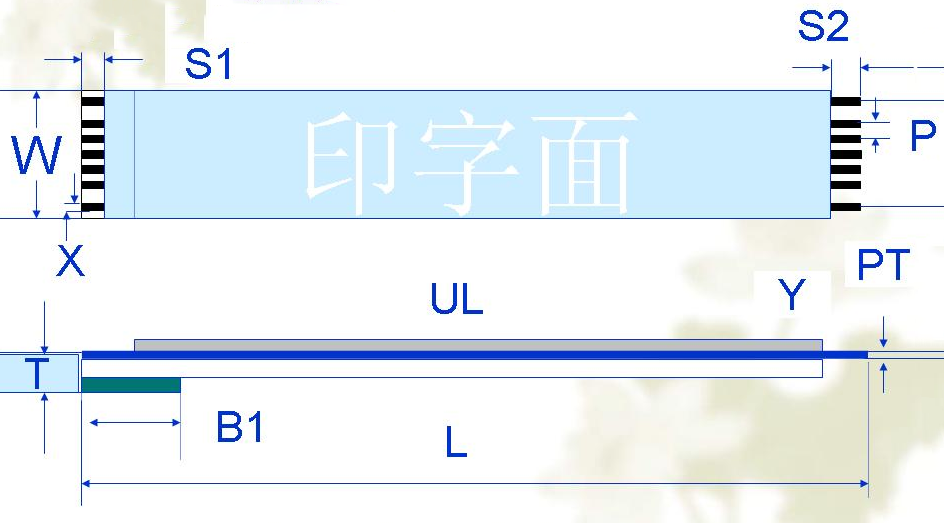

兩端補強板貼在排線的同一面，并且補強板是直接貼在膠膜上。這個也俗稱為同向ffc排線，這也是ffc行業內最廣泛使用的的一款型號，叫同向排線線，或同面排線，即ffc軟排線兩端的金手指（或補強板）在同一面。

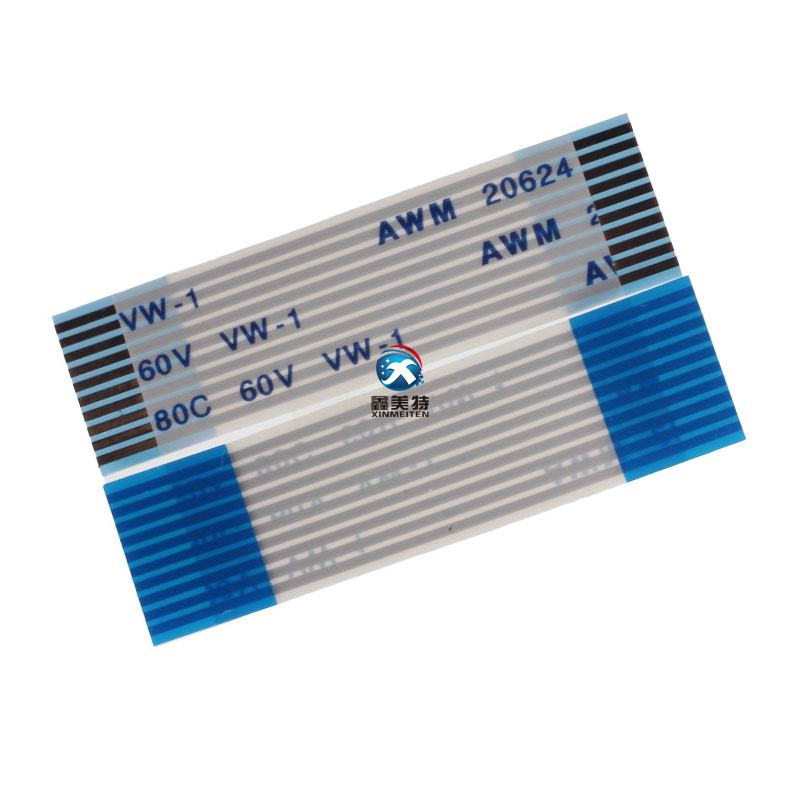

對應實物圖如下：

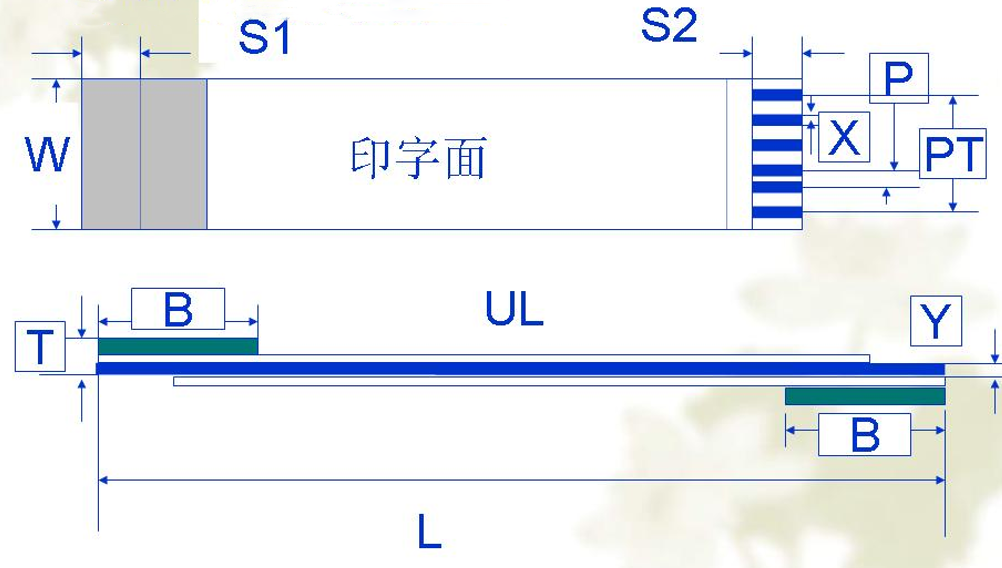

排線的不同面的兩端的貼有補強板，并且補強板直接貼在膠膜上，這個稱為“反向ffc排線”，或者叫異面排線。

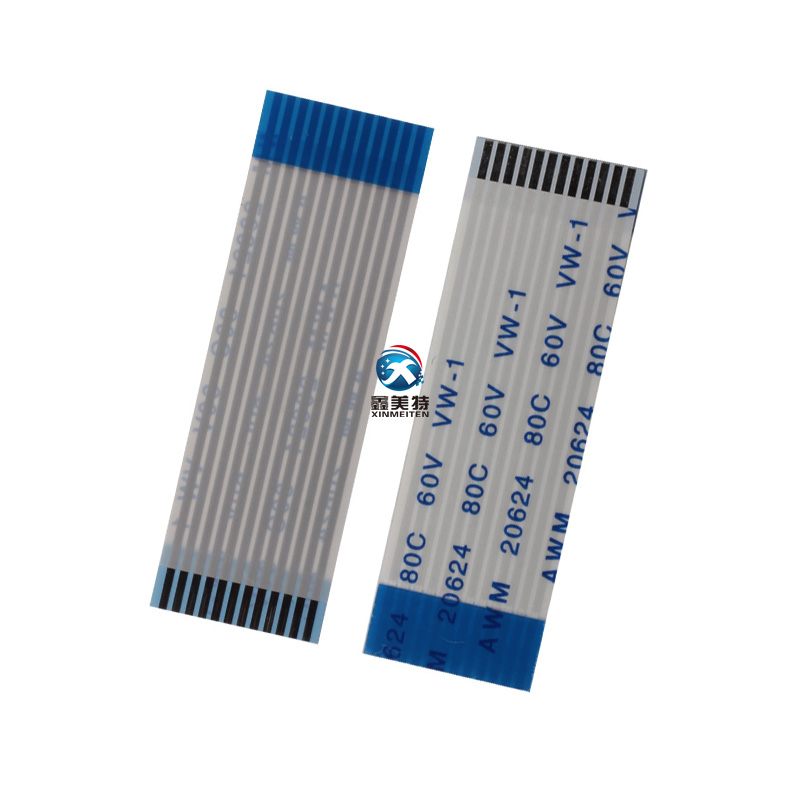

實物圖如下：

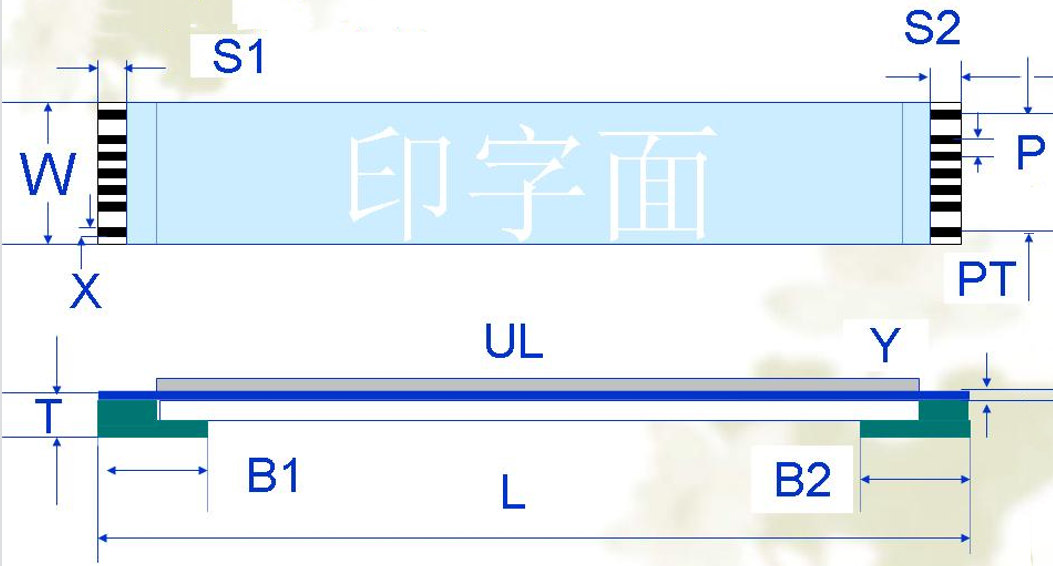

排線的同一面的兩端貼有補強板，并且補強板是直接貼在導體上。C型線與A型排線很相似，只是補強板與導體之間是否有膠膜隔開的區別。

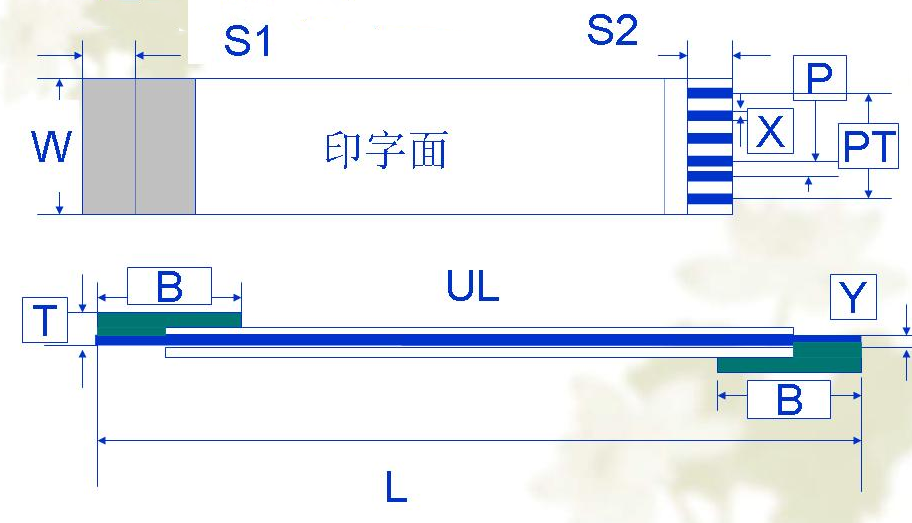

四、D型：排線不同面兩端貼有補強板，并且補強板直接貼在絕緣膠膜上。

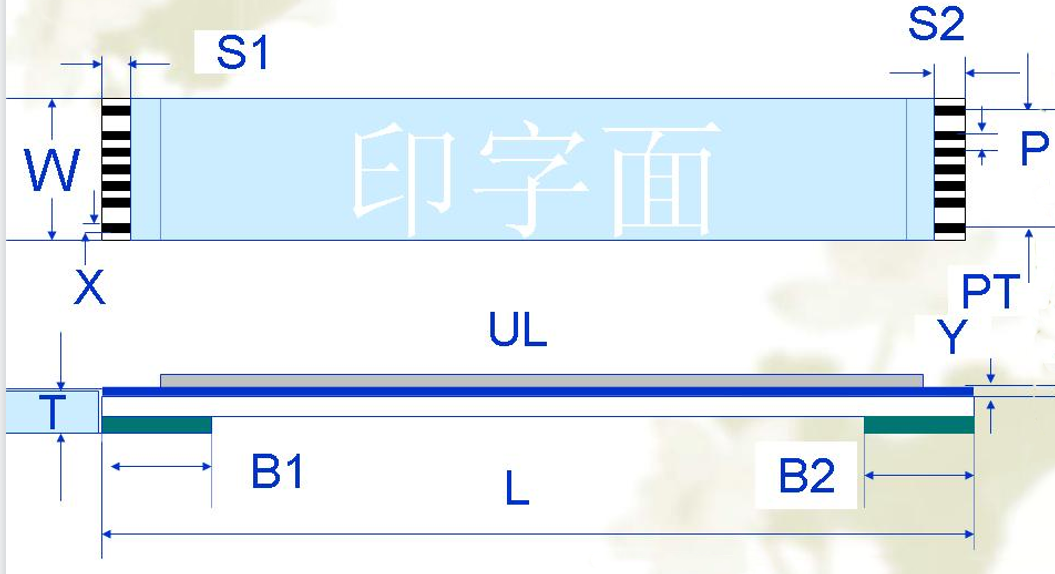

排線兩端不同面貼有補強板，并且補強板是直接貼在導體上。其實D型線與B型排線很相似，只是補強板與導體之間是否有膠膜隔開的區別。

五、E型：排線只有一端貼補強板，另一端沒有補強板，只露出光銅線

排線的一端貼有補強板，并且補強板可以直接貼在導體上，也可以貼在膠膜上。而排線另一端是光導體，既沒有膠膜也沒有補強板。這種ffc軟排線使用時一端插連接器，一端焊接。

六、F型：排線兩端都貼有補強板，補強板尾部有一部分半剝離

排線的兩端都貼有補強板，補強板可以直接貼導體，也可以直接貼膠膜上，補強板可以在兩端同面，也可以反面。但是又一個共同點：補強板尾部屬于剝離狀態。這個半剝離開的補強板起到一個抓手的作用，便于用戶排線安裝使用。

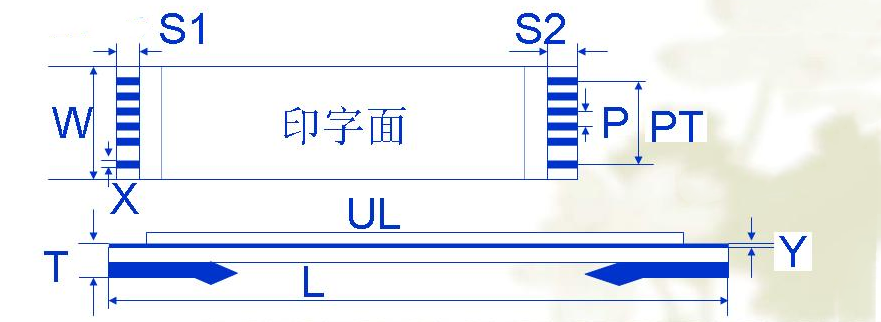

七、G型：排線兩端都沒有補強板，只有光導體

排線兩端無補強板，只露出光腳導體，這個型號排線不是連接連接器，是兩端直接焊接到電路板上。

綜之，ffc軟排線常用型號都介紹完了，每個型號對應一個圖形，只要記住這幾個排線示意圖形，就能知道排線屬于哪個型號。更多ffc排線知識了解，請咨詢ffc排線生產廠家。
